TORNIO CMZ TA-20-YS-640/FANUC

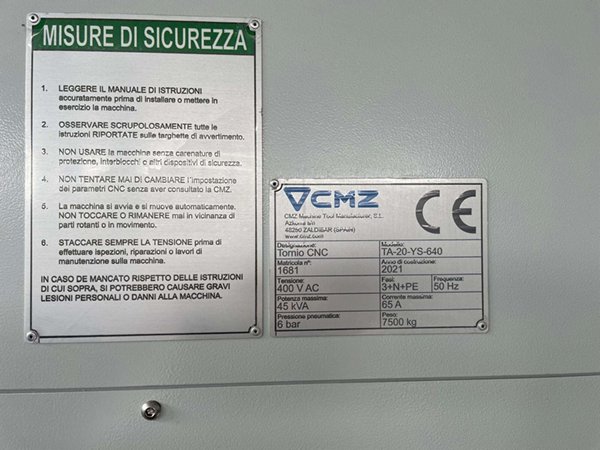

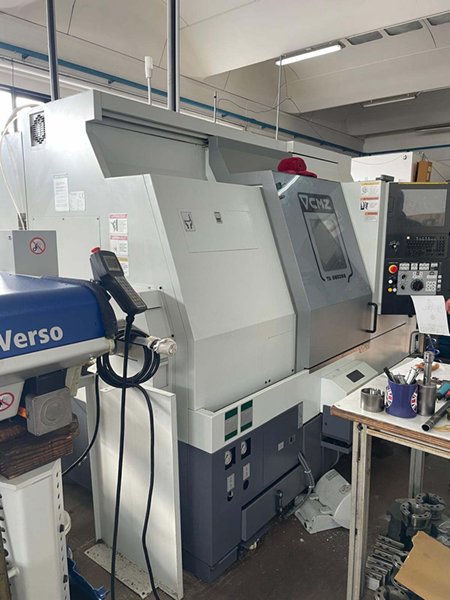

Tornio a controllo numerico marca CMZ modello:

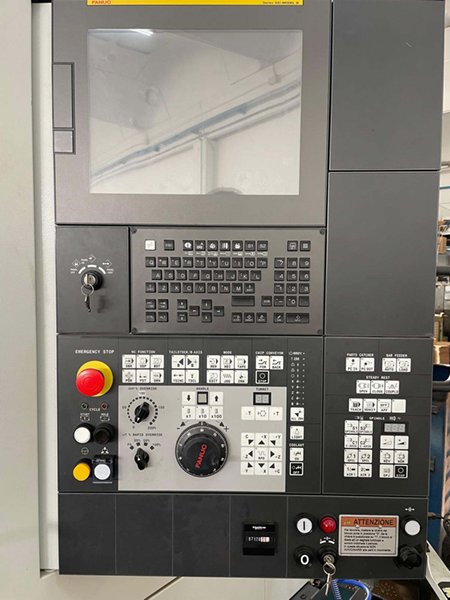

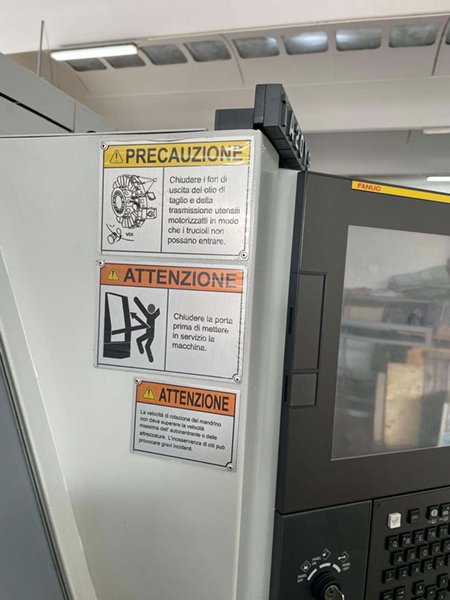

81024 TA-20-YS-640/Fanuc 32iTB con monitor da 15″ touch screen e nuova interfaccia utente iHMI
Equipaggiamento standard per le macchine della serie TA
Compensazione degli errori meccanici con misurazione laser includendo la compensazione
interpolata e bidirezionale del passo della vite a ricircolo di sfere GOM 705A6100

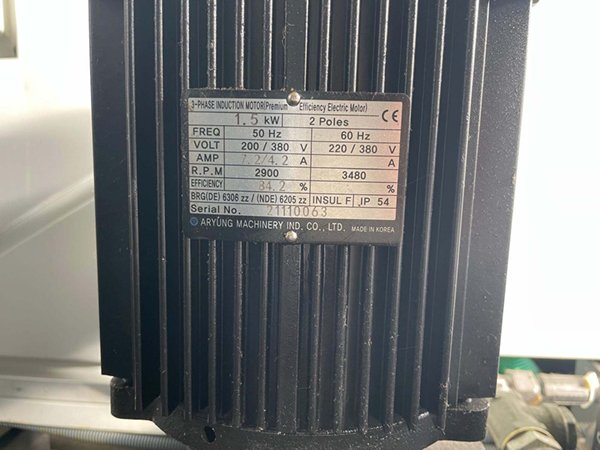

Mandrino principale

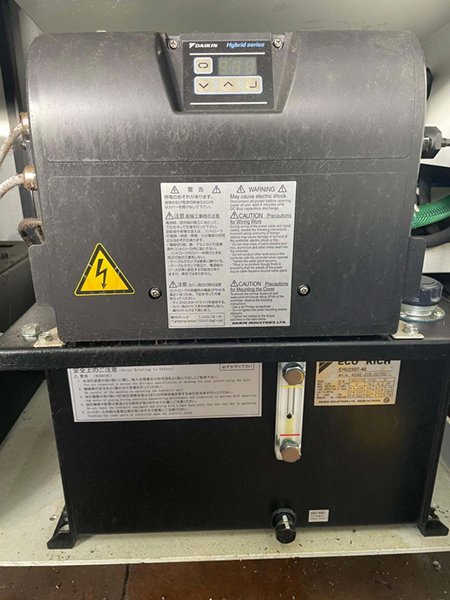

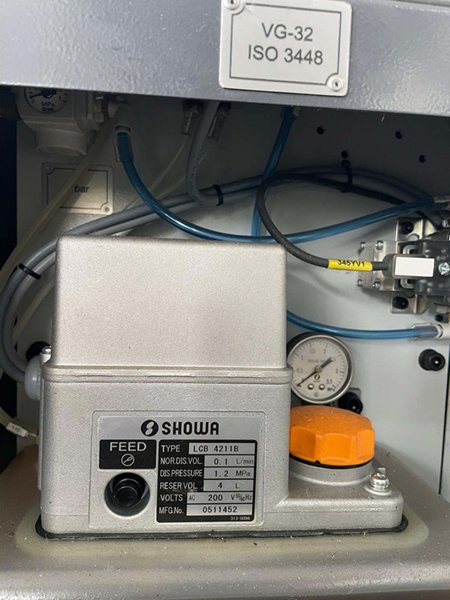

Sistema di refrigerazione della testa a ricircolo d’olio a temperatura controllata
Pedale di comando apertura e chiusura delle griffe
Visualizzazione continua della potenza assorbita dal motore mandrino
Sistema di sicurezza che impedisce l’ apertura del mandrino/pinza in caso di caduta della
pressione idraulica
Asse C sul mandrino principale (TA- 15/20/25/30- M,Y,TM,TY,MS e YS):
Asse C con posizionamento e bloccaggio programmabile ogni 0,001°
Encoder integrato nella testa per garantire la massima precisione
Freno idraulico di bloccaggio dell’ asse C
Passaggio da modo testa a asse C senza necessità di eseguire lo zero dell’ asse C
Contromandrino (TA- 15/20/25/30- S, MS e YS) :
Sistema di refrigerazione della testa a ricircolo d’olio a temperatura controllata
Cilindro con foro cieco
Pedale di comando apertura e chiusura delle griffe
Visualizzazione continua della potenza assorbita dal motore mandrino
LPS sul contromandrino
Sistema di sicurezza che impedisce l’ apertura del mandrino/pinza in caso di caduta della
pressione idraulica
Asse C sul contromandrino (TA- 15/20/25/30- MS e YS):
Asse C con posizionamento e bloccaggio programmabile ogni 0,001°
Encoder integrato nella testa per garantire la massima precisione
Freno idraulico di bloccaggio dell’ asse C
Passaggio da modo testa a asse C senza necessità di eseguire lo zero dell’ asse C
Sincronizzazione del mandrino principale e del contromandrino (TA- 15/20/25/30- S, MS e YS)
Mandrino principale e contromandrino sincronizzati nei giri e nel posizionamento angolare per
mezzo di connessione a fibre ottiche (TA-15/20/25/35-MS o YS; è possibile scambiare un
esagono in rotazione).

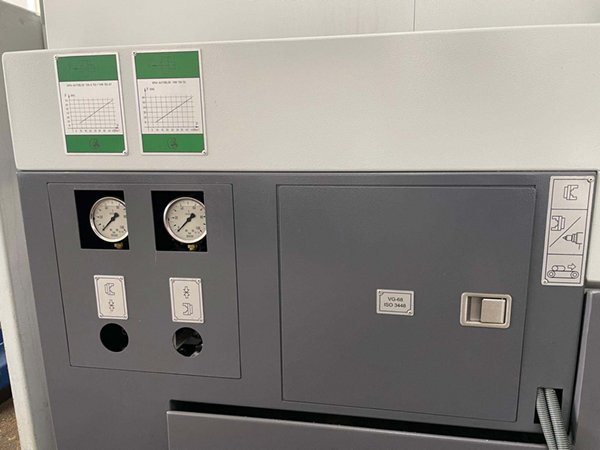

Sistema di controllo della presa pezzo dal mandrino principale con pressione controllata e
programmabile
Torretta:
Torretta di tipo servo bidirezionale da 12 posizioni con bloccaggio idraulico
Bloccaggio della torretta mediante 3 corone con dentatura di tipo curvico (courvic coupling) del
diam. di 230 mm.
Il disco non si solleva per effettuare la rotazione. Il bloccaggio e lo sbloccaggio può essere
effettuato durante l’avvicinamento o l’allontanamento dal pezzo. Tempo effettivo di cambio tra
due posizioni 0,15 Sec.
Utensili Motorizzati (TA-15/20/25/30- M,TM,Y,TY,MS e YS):
Trasmissione tramite ingranaggi conico-elicoidali tipo Gleason con denti temperati e rettificati
Maschiatura rigida
Tutte le posizioni sono motorizzate
Interpolazione elicoidale (movimento circolare di 2 assi + movimento lineare di 2 assi
combinato) GOM704A2600
